產品定義

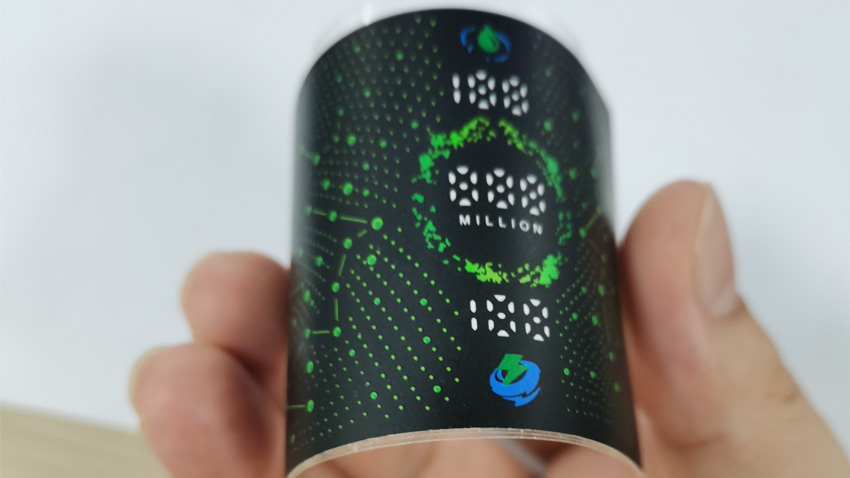

3D曲面屏組件是由基板，光源器件等多種材料組成的一個產品。這些組件協同工作，共同實現了3D 曲面屏的獨特功能和出色的視覺效果。每個顯示單元可以單獨控制顏色和亮度，共同組成形成各種不同的顯示圖片和文字，動畫等。
產品組成
功能基板：LED顯示元件的載體，采用聚酰亞胺或其它柔性材料的線路板；
基板上光源器件：核心組件，決定了屏幕的顯示質量和性能，通常是冷陰極熒光燈（CCFL）或發光二極管（LED）；
基板上驅動IC及電路（可選）：負責控制光源的排列和背光源的工作；
基板上連接器（可選）：保證屏幕和外部設備的信號傳輸；
導光支架：根據光源顯示邏輯，劃分區域，實施擋光或?qū)Ч夤δ埽?/p>
圖案膜片：具有透光與遮光功能，通過印刷油墨制作而成；
組件貼合封裝材料：貼合用膠。
產品基本工藝流程
曲面屏組件功能基板工藝：開料，鉆孔，圖形轉移，蝕刻，壓合，測試，裝配等工序。關鍵點：材料選擇，阻焊工藝，蝕刻工藝；
基板FPCBA工藝：編程上料，鋼網，刷錫膏，貼片，固晶，AOI,回流焊，檢測與測試等工序關鍵點：鋼網開窗，回流焊工藝；
導光支架工藝：開料，編程上料、模切等工藝；
圖案膜片工藝：開料、油墨調制、印刷工藝；
成品貼合工藝：各配件上料，自動貼合工藝。
產品特色亮點
3D曲面屏組件采用柔性材料制作，具有輕薄，可彎曲，折疊的特點，適合各種曲面和不規則形狀；
亮度高：在各種環境光條件下都能清晰顯示；
顯示圖案可以定制；
可視角度大：可以在較寬的角度范圍內看到清晰的顯示內容；
燈珠封裝貼片尺寸小，功耗低等；
易于維護：?jiǎn)蝹€(gè)LED損壞，更換維修方便。
產品常見應用：
消費電子：電腦外設信息顯示；
汽車車載顯示：如電話聯系人、字體動畫等；
工業控制：顯示設備狀態、參數等。
產品項目技術可行性評估
此項目常有彎曲不佳、對位不準、尺寸誤差較大、表面凸凹不平等品質問題，詳細參考《3D曲面屏項目技術可行性分析報告》。
產品輸出相關報告
參考《3D曲面屏亮度測試報告》
參考《3D曲面屏可靠性測試報告》
產品終屬：LED光顯終端裝置

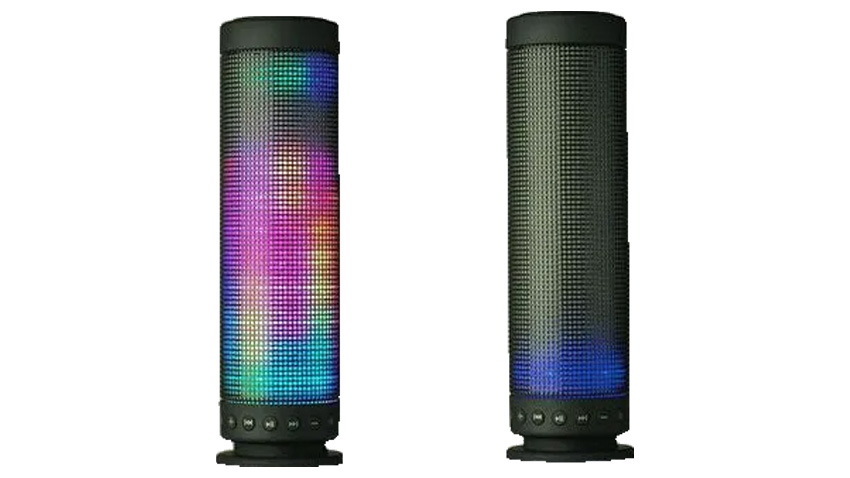

3D曲面屏柔性線路板常見于電子煙、藍牙耳機充電倉、智能眼鏡充電倉、智能戒指、智能卡、智能音箱等曲面結構或超薄結構的終端裝置。
