矩形排列電池組小尺寸CCS采集模組FPCB雙面排線是指將電池按照矩形排列是通過FPCB雙面排線組成一個電池組的方式。FPCB雙面排線是指一種使用柔性印刷電路板（FPCB）制成的雙面排線，這種排列方式可以使得電池組的空間利用率更高，同時方便進行串并聯組合。
產品定義：
矩形排列電池組小尺寸CCS采集模組FPCB雙面排線是指將電池按照矩形排列是通過FPCB雙面排線組成一個電池組的方式。FPCB雙面排線是指一種使用柔性印刷電路板（FPCB）制成的雙面排線，這種排列方式可以使得電池組的空間利用率更高，同時方便進行串并聯組合。
小尺寸CCS采集模組是指相對于大尺寸CCS采集模組而言，具有更小體積和重量的采集模組。它也可以監測電池組的電壓、電流、溫度等參數，但通常只適用于較小的電池組或特定場合。
這種排線具有較高的導電性能和機械強度，同時也可以適應彎曲和折彎等變形情況。

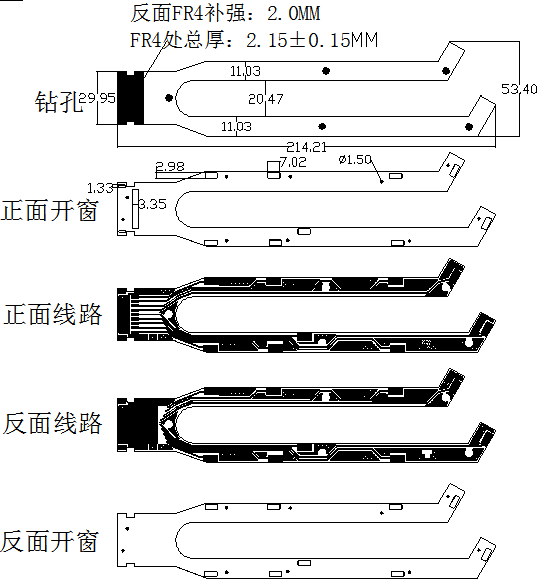

產品圖片：見分層圖
產品基本工藝流程：
開料、鉆孔、沉/鍍銅、圖形轉移、蝕檢、貼雙面覆蓋膜、壓合、沉金、貼補強、成型、SMT(包括焊接鎳片)
產品特色亮點：
1、 超輕量化結構，整體強度和絕緣性能優異
2、信號傳輸穩定、可靠，電壓、溫度采集，采用一體設計的雙面FPCB集成母排
3、相比FPC工序少，工藝成本低，適合大批量生產，自動化程度高
4、與FDC單面排線相比，F(xiàn)PCB雙面排線具有更高的導電性能和機械強度，同時也可以適應更復雜的彎曲和變形情況。
產品應用：新型能源電池包
產品輸出相關報告：
《項目技術可行性分析報告》
《產品測試報告》
《線路板成品可靠性測試報告》

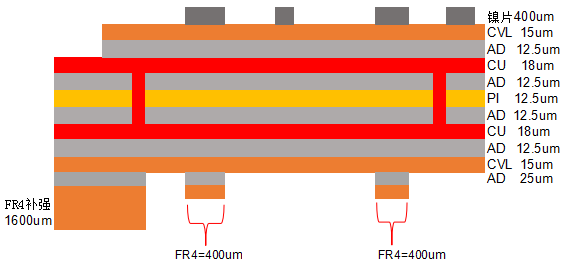

產品結構：FPC+鎳片+導電鋁排+吸塑板或PET膜熱壓
